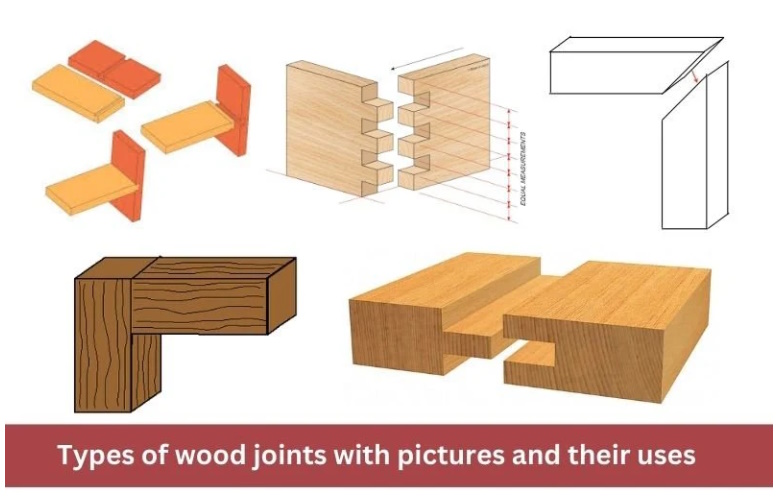

15 видов деревянных соединений

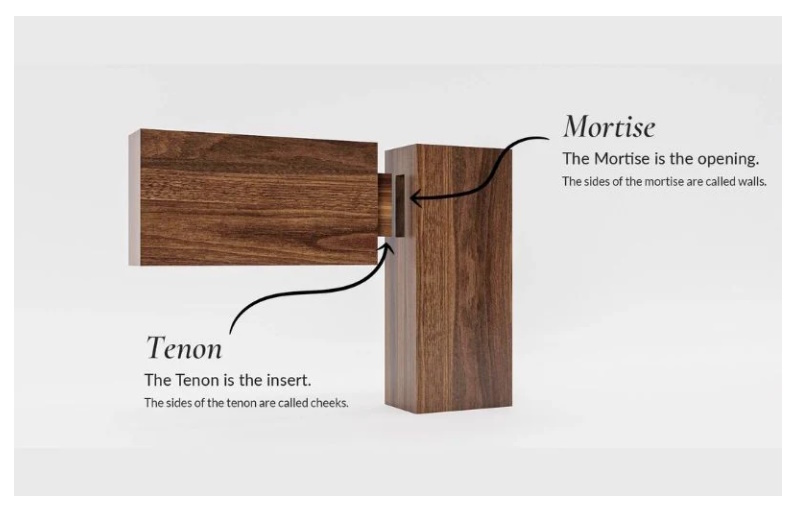

Соединение шип-паз

Соединение шип-паз — один из старейших и самых прочных методов столярного дела из дерева, известный своей долговечностью и универсальностью. Соединение шип-паз образуется путем вставки шипа (выступающей части) в паз (выдолбленную полость), вырезанную в конце двух отдельных кусков дерева. Шип плотно входит в паз, создавая прочное и долговечное соединение.

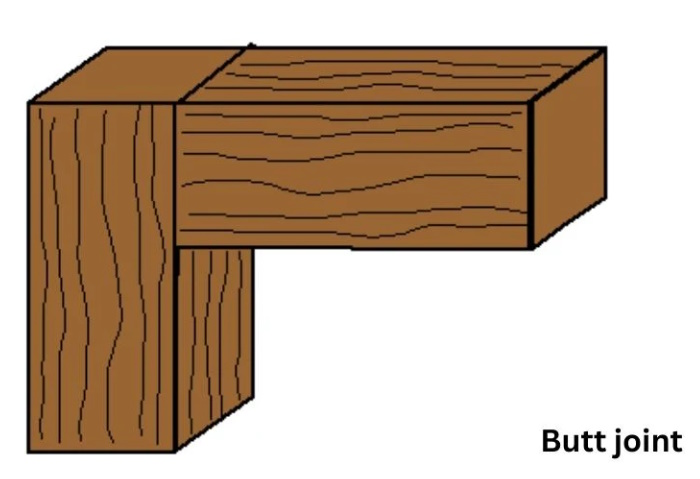

Стыковое соединение

Стыковое соединение — это базовое соединение в деревообработке, при котором два куска дерева соединяются встык, обычно под прямым углом. Это соединение просто создать, так как оно не требует специальной обработки или сложной резки. Детали обычно крепятся с помощью крепежных элементов, таких как шурупы, гвозди или столярный клей, что делает его быстрым и экономичным решением для многих проектов. Хотя это не самое прочное соединение, оно выполняет функциональную функцию в ситуациях, когда прочность не так важна.

Стыковые соединения обычно используются в каркасном строительстве, например, для каркасов стен зданий, а также в простых мебельных проектах, таких как коробки, полки и шкафы. Их простота сборки делает их идеальными для временных конструкций или проектов, не требующих большой несущей способности. Однако, когда требуется дополнительная прочность, стыковые соединения можно усилить дюбелями, бисквитами или угловыми распорками, чтобы повысить их долговечность.

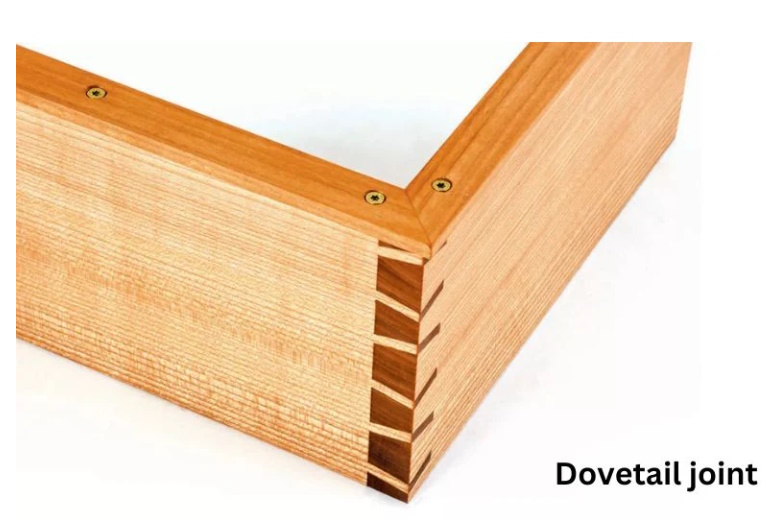

Соединение типа «ласточкин хвост»

Соединение «ласточкин хвост» — прочное и визуально привлекательное соединение деревянных деталей, используемое для соединения двух кусков дерева под прямым углом, как правило, для ящиков, коробок и шкафов. Оно характеризуется блокирующими клиновидными «хвостами» и «штифтами», которые плотно прилегают друг к другу, создавая механический замок без необходимости использования гвоздей или шурупов. Конструкция соединения обеспечивает как прочность, так и долговечность, поскольку блокирующие компоненты противостоят разрыву под действием нагрузки.

Соединения типа «ласточкин хвост» в основном используются в мебельном производстве, особенно для изготовления ящиков. Плотная посадка и прочная фиксация делают их идеальными для проектов, требующих долговечной прочности и устойчивости к износу, например, в шкафах, сундуках и высококачественных деревянных ящиках. Благодаря своей эстетической привлекательности соединения типа «ласточкин хвост» также часто встречаются в тонкой деревообработке, где сложный дизайн соединения подчеркивает красоту изделия.

Соединение дадо

Пазовое соединение — это тип соединения в деревообработке, где паз или канал вырезается поперек волокон куска дерева, чтобы принять другой кусок дерева, который в него вставляется. Паз, или паз, обычно вырезается по ширине доски, и соединительная деталь вставляется в этот паз, создавая прочное, заподлицо соединение. Это соединение обычно используется для соединения полок с боковинами шкафов или половиц со стеновыми панелями. В отличие от простого стыкового соединения, которое соединяет детали встык, пазовое соединение обеспечивает большую площадь поверхности для склеивания, что приводит к более прочному соединению.

Соединения Dado широко используются в производстве шкафов и мебели, особенно для полок, ящиков и книжных шкафов. Увеличенная площадь поверхности соединения для клея делает его идеальным для соединения тяжелых или несущих нагрузку компонентов. Соединения Dado также используются в напольных покрытиях, панелях и даже в некоторых каркасных работах, где прочность и устойчивость имеют решающее значение.

Соединение шип-паз

Соединение «шип-паз» — это тип соединения в деревообработке, используемого для соединения двух деревянных деталей кромка к кромке. Одна деталь древесины имеет гребень (выступающий гребень), а другая — соответствующий паз (соответствующий паз), в который входит гребень. Такая конструкция блокировки позволяет двум деталям надежно выровняться, создавая прочное и стабильное соединение. Соединение обычно используется в напольных покрытиях, панелях и других проектах по деревообработке, где требуется непрерывная бесшовная поверхность.

Дюбельное соединение

Соединение на шкантах — это тип соединения деревянных деталей, при котором две деревянные детали соединяются с помощью шкантов — небольших цилиндрических стержней, которые вставляются в соответствующие отверстия, просверленные в обеих деталях. Шканты обычно изготавливаются из дерева, а соединение основано на механической прочности шкантов, удерживающих детали вместе. Отверстия для шкантов тщательно выровнены, чтобы обеспечить плотное, точное соединение, часто усиленное столярным клеем для дополнительной прочности.

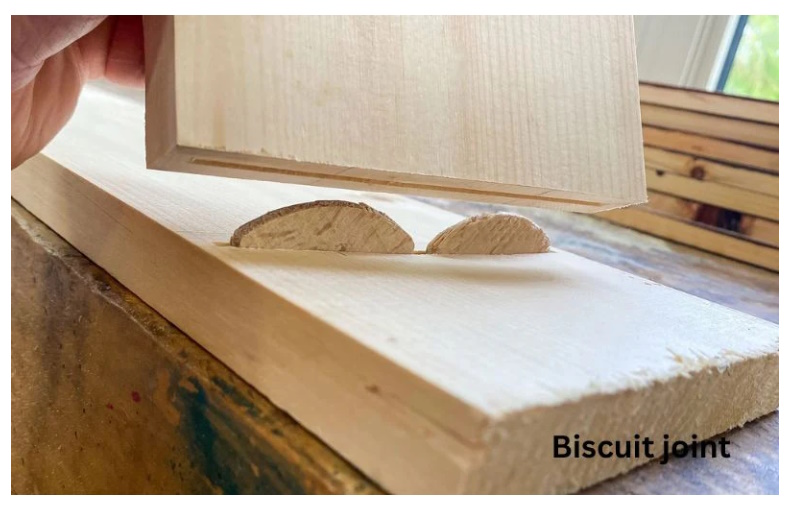

Печенье совместное

Соединение бисквитом — это техника деревообработки, используемая для точного и надежного соединения двух деревянных деталей. Она включает в себя вырезание соответствующих серповидных пазов на краях или поверхностях деревянных деталей с помощью специального инструмента, называемого бисквитным соединением (или пластинчатым соединением). Затем небольшой овальный диск из прессованной древесины, известный как «бисквит», покрывается клеем и вставляется в эти пазы, перекрывая зазор между двумя деталями. По мере впитывания клея на водной основе бисквит слегка разбухает, создавая плотное прилегание в пазах, что в первую очередь служит для точного выравнивания поверхностей деревянных деталей, пока клей затвердевает, а также добавляет некоторую умеренную прочность соединению.

Соединение под углом Соединение под углом — это тип соединения в деревообработке, при котором два куска дерева соединяются под углом, обычно 45 градусов, образуя угол. Края кусков обрезаются под одинаковым углом, так что при соединении они создают аккуратный и бесшовный угол. Соединения под углом обычно используются в каркасном строительстве, например, при изготовлении рам для картин, дверей и оконных коробок, где целью является создание чистого углового соединения, которое одновременно визуально привлекательно и функционально.

Соединения под углом обычно используются в рамах для картин, шкафах и дверных или оконных наличниках, где требуется плавное угловое соединение. Они идеально подходят для угловых соединений, особенно в проектах, где важен внешний вид, поскольку скрывают торцевое волокно древесины. Хотя соединение выглядит эстетически привлекательно, иногда оно может быть слабее других соединений, таких как ласточкин хвост или шип-паз, если только оно не усилено клеем, винтами или шлицами для дополнительной прочности.

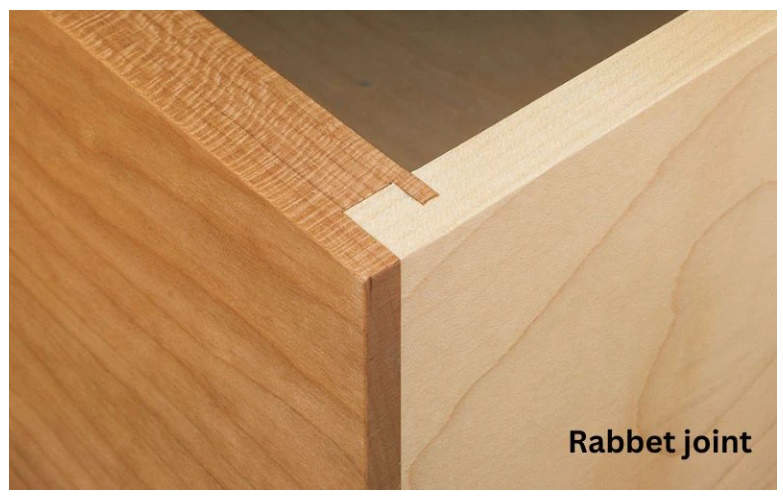

Шпунтовое соединение

Шпунтовое соединение — это тип соединения в деревообработке, при котором выемка или паз вырезаются вдоль края куска дерева, как правило, под углом 90 градусов. Этот паз, известный как шпунт, позволяет другому куску дерева входить в него, создавая прочное, зацепляющееся соединение. Шпунтовые соединения часто используются в коробочном строительстве, например, при изготовлении шкафов или сборке ящиков, а также при обшивке панелей или каркасном строительстве.

Коробчатое соединение

Ящичное соединение, также известное как пальцевое соединение, представляет собой тип деревообрабатывающего соединения, которое соединяет два куска дерева под прямым углом, часто используется при изготовлении коробок и ящиков. Соединение состоит из взаимосвязанных прямоугольных «пальцев», которые вырезаются по краям обоих кусков дерева. Эти пальцы плотно прилегают друг к другу, создавая прочное, долговечное соединение. Ящичные соединения обычно закрепляются с помощью столярного клея, а иногда усиливаются гвоздями или шурупами, в зависимости от применения.

Карманное соединение

Карманное соединение, также известное как соединение с карманным отверстием, представляет собой тип соединения древесины, при котором отверстие сверлится под углом в одном куске дерева, а затем в отверстие вкручивается шуруп, чтобы соединить его с другим куском дерева. Наклонное карманное отверстие позволяет вкручивать шуруп в соседнюю деталь под безопасным углом, что делает его прочным и эффективным методом соединения двух кусков дерева. Кондукторы для карманных отверстий обычно используются для точного сверления отверстий, обеспечивая надлежащее выравнивание и чистое соединение.

Уздечный сустав

Соединение уздечкой — это тип соединения в деревообработке, используемого для соединения двух деревянных деталей под прямым углом, как правило, для каркасного строительства. Оно похоже на соединение врезным шипом, но отличается тем, что обе деревянные детали разрезаются для установки друг друга. Одна деталь имеет паз (или конструкцию «паз и гребень»), а другая — шип, который вставляется в этот паз. Результатом является прочное и долговечное соединение, поскольку соединение обеспечивает большую площадь поверхности для клея, что обеспечивает дополнительную удерживающую способность.

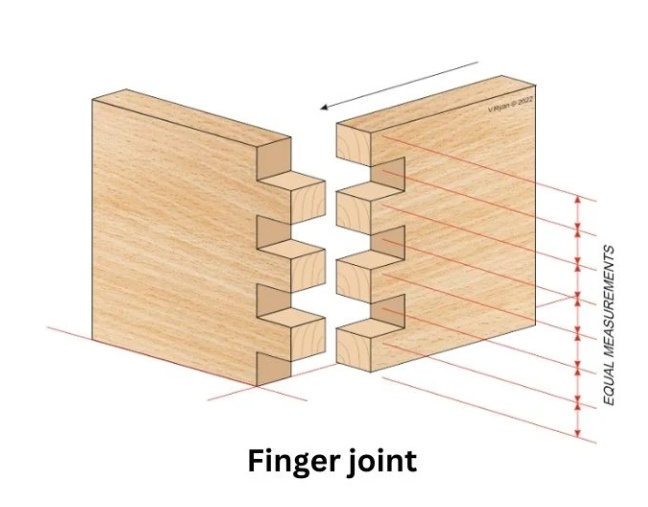

Сустав пальца

Соединение пальцев, также известное как коробочное соединение, представляет собой тип замкового соединения, в котором два куска дерева соединяются под прямым углом с помощью ряда прямоугольных пальцевидных выступов, вырезанных по краям каждого куска. Эти пальцы входят в соответствующие пазы на другом куске, создавая прочное, долговечное соединение. Увеличенная площадь поверхности между пальцами обеспечивает прочное соединение, которое обычно усиливается столярным клеем. Соединение часто используется для изготовления коробок или ящиков и ценится за свою прочность и простоту сборки.

Полунахлёстное соединение

Соединение вполовину внахлест — это тип соединения в деревообработке, при котором два куска дерева соединяются под прямым углом путем удаления половины толщины каждого куска в точке нахлеста. Это создает ровную поверхность, когда куски соединяются вместе, обеспечивая как прочность, так и чистый внешний вид. Соединение вполовину внахлест часто используется для соединения двух кусков дерева в углу или в каркасной конструкции.

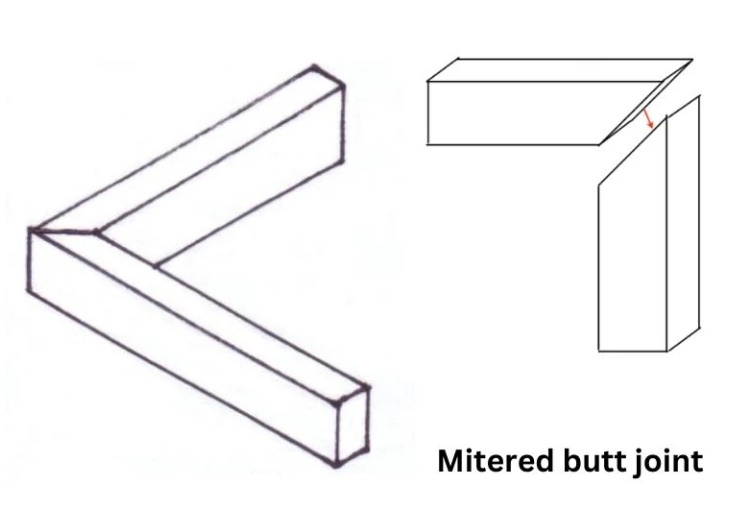

Соединение встык под углом

Соединения под углом встык обычно используются в каркасном строительстве, например, для рам картин, дверей и оконных коробок, где требуется чистое угловое соединение. Они также используются в производстве шкафов и мебели для создания угловых соединений, которые визуально привлекательны и скрывают торцевое волокно древесины. Хотя соединение эстетически приятно, оно может быть слабее, чем более сложные соединения, поэтому его часто усиливают дополнительными крепежными элементами или клеем для дополнительной прочности.

Ласточкин хвост Соединение «ласточкин хвост» — это прочное и визуально привлекательное соединение, которое соединяет два куска дерева под прямым углом. Соединение выполняется путем вырезания ряда взаимосвязанных клиновидных «хвостов» на одном куске дерева и соответствующих «штифтов» на другом. Когда части соединяются, хвосты плотно входят в штифты, создавая механический замок, который не поддается разъединению. Такая конструкция взаимозамыкания обеспечивает прочность и долговечность без необходимости использования крепежных элементов, таких как гвозди или шурупы.

В заключение, понимание различных типов деревянных соединений и их использования необходимо для любого проекта по деревообработке. Каждое соединение предлагает уникальные преимущества в зависимости от потребностей детали, от простоты и скорости стыкового соединения до прочности и элегантности соединения «ласточкин хвост». Независимо от того, конструируете ли вы рамы, мебель или шкафы, выбор соединения влияет как на долговечность, так и на эстетическую привлекательность готового продукта.
